SEMEM_GL散热器
更新 2022-03-30 阅读 点赞
产品描述：《供暖通风设计手册》特别推荐产品GL型翅片管散热器，可避免受热膨胀及其它原因所造成的应力集中;耐高温、耐腐蚀。广泛应用于除湿、烘干、采暖通风系统的空气加热，或冷却空调系统的空 ...
SEMEM_GL散热器
（多回路翅片管散热器）
SEMEM_GL散热器
（多回路翅片管散热器）
一、GLⅡ型翅片管散热器概述
1．GLⅡ型翅片管散热器是一种标准型号散热器，标准结构由钢制框架、散热排管（钢制散热管）组成，按《供暖通风设计手册》制造生产；
2．GLⅡ型翅片管散热器的散热排管采用U型弯头连接、多孔板支撑，可以消除受热膨胀及其它原因所造成的应力， 耐高温，耐腐性好，经久耐用；
3．GLⅡ型翅片管散热器广泛应用于烘干系统的空气加热及大、中型采暖通风系统，或冷却空调系统的空气降温；
4．GLⅡ型翅片管散热器工作介质：蒸汽、高温水、盐水、导热油；
5．GLⅡ型翅片管散热器工作压力：(≤1.0MPa)；
6．GLⅡ型翅片管散热器型号表示说明GL①-②-③-④；
①—散热器排数（二排，四排，六排）；
②—散热器表面管数；
③—散热器有效管长（吋）。
④—表示热镀锌（X）
二、GLⅡ型翅片管散热器特点
1．GLⅡ型翅片管散热器为钢制双回路(二排)、或多回路(四排、六排)结构，散热管用Ф18*2mm无缝钢管，经专机绕片10*0.3mm皱折钢带而成，呈螺旋状,其片距为3.2mm，承压高，耐腐蚀；
2．GLⅡ型翅片管散热器的散热排管全叉排排列，并个单独弯头管连接；
3．GLⅡ型翅片管散热器的散热管特性：
散热面积：0.64m²/m
肋化系数：14.56
肋通系数：15.8净面比：0.53
三、GLⅡ型翅片管散热器技术参数
表一．GLⅡ型翅片管散热器基性能在不同工况下实验公式
|
性能项目 |
状态 |
实验公式 |
|
传热系数 |
冷却 |
(低温水)K=[1/77(Vr)0.845ξ1.155+1/186.2ω0.8]-1 |
|
加热 |
（高温水）K=27.4（Vr）0.46ω0.5 |
|
|
空气阻力 |
干阻力 |
△H干=0.0853（Vr）1.862.N |
|
湿阻力 |
△H湿=0.155（Vr）1.695.N |
|
|
水阻力 |
|
△H=1.1ω1.854.N |
表二．GLⅡ型翅片管散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表
|
F/Ff/W |
-15 |
-24 |
-27 |
-30 |
-15~-36 |
-42~-66 |
-72~-120 |
|
GL2-6 |
2.78/0.048/15 |
4.7/0.083/19 |
5.22/0.093/21 |
5.84/0.108/22 |
1″ |
1″ |
|
|
GL2-8 |
3.58/0.063/18 |
6.26/0.108/22 |
6.96/0.121/25 |
7.78/0.135/27 |
1″ |
1″ |
|
|
GL2-10 |
4.48/0.077/21 |
7.82/0.134/28 |
8.72/0.149/30 |
9.72/0.167/33 |
1″ |
1.5″ |
1.5″ |
|
GL2-12 |
5.24/0.091/31 |
9.36/0.159/39 |
10.44/0.177/42 |
11.66/0.198/45 |
2″ |
2″ |
2″ |
|
GL2-15 |
6.72/0.113/38 |
10.72/0.197/46 |
13.06/0.22/50 |
14.58/0.245/53 |
2″ |
2″ |
2″ |
|
GL2-18 |
|
14.06/0.235/53 |
15.66/0.262/57 |
17.5/0.293/61 |
2″ |
2″ |
2.5″ |
|
GL2-21 |
|
|
|
20.4/0.342/70 |
2″ |
2″ |
2.5″ |
|
GL2-24 |
|
|
|
|
2″ |
2″ |
2.5″ |
|

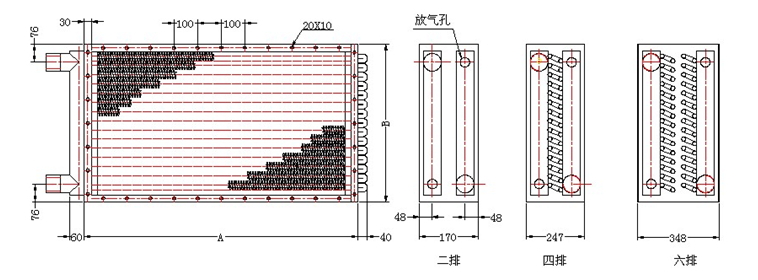

A（mm） |
475 |
700 |
775 |
850 |
进出管接头ZG″ |
||
续表．GLⅡ型翅片管散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表
|
F/Ff/W |
-36 |
-42 |
-48 |
-54 |
-60 |
B（mm） |
|
GL2-6 |
6.98/0.125/25 |
8.12/0.145/28 |
|
|
|
318 |
|
GL2-8 |
9.32/0.162/31 |
10.84/0.189/34 |
12.42/0.215/39 |
13.94/0.242/42 |
15.48/0.268/46 |
396 |
|
GL2-10 |
11.64/0.2/37 |
13.56/0.233/41 |
15.48/0.266/46 |
17.42/0.298/54 |
19.34/0.332/54 |
474 |
|
GL2-12 |
13.98/0.237/51 |
16.26/0.267/57 |
18.62/0.316/63 |
20.9/0.354/69 |
23.2/0.393/75 |
552 |
|
GL2-15 |
17.48/0.294/60 |
20.34/0.342/68 |
23.24/0.391/75 |
26.12/0.438/82 |
29/0.488/89 |
669 |
|
GL2-18 |
20.94/0.35/70 |
24.4/0.407/78 |
27.88/0.466/86 |
31.38/0.523/94 |
34.8/0.58/102 |
786 |
|
GL2-21 |
24.44/0.407/79 |
28.42/0.473/88 |
32.54/0.541/98 |
36.58/0.607/107 |
40.6/0.674/116 |
903 |
|
GL2-24 |
27.9/0.463/90 |
32.54/0.538/101 |
37.18/0.615/111 |
41.8/0.673/122 |
46.6/0.769/133 |
1020 |
|
A（mm） |
1000 |
1150 |
1300 |
1450 |
1600 |
外形尺寸 |
续表． GLⅡ型翅片管散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表
|
F/Ff/W |
-66 |
-72 |
-78 |
-84 |
-90 |
B（mm） |
|
GL2-10 |
21.22/0.366/59 |
23.18/0.398/65 |
25.08/0.43/78 |
27/0.463/82 |
|
474 |
|
GL2-12 |
25.46/0.433/80 |
27.8/0.473/87 |
30.1/0.512/93 |
32.38/0.549/99 |
34.7/0.588/105 |
552 |
|
GL2-15 |
31.82/0.536/96 |
34.78/0.584/104 |
37.62/0.632/111 |
40.5/0.681/118 |
43.4/0.73/125 |
669 |
|
GL2-18 |
38.22/0.638/111 |
41.7/0.693/119 |
45.1/0.753/128 |
48.6/0.811/136 |
52.08/0.869/144 |
786 |
|
GL2-21 |
44.6/0.741/126 |
48.7/0.81/135 |
52.7/0.875/144 |
56.7/0.944/154 |
60.8/1.01/163 |
903 |
|
GL2-24 |
50.92/0.843/143 |
55.6/0.921/154 |
60.2/0.998/164 |
64.8/1.075/174 |
69.4/1.170/184 |
1020 |
|
A（mm） |
1750 |
1900 |
2050 |
2202 |
2355 |
外形尺寸 |
续表．GLⅡ型翅片管散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表
|
F/Ff/W |
-96 |
-102 |
-108 |
-114 |
-120 |
B（mm） |
|
GL2-12 |
37/0.628/111 |
39.34/0.666/117 |
41.7/0.707/123 |
44/0.748/129 |
46.2/0.784/135 |
552 |
|
GL2-15 |
46.2/0.777/132 |
49.2/0.806/139 |
52.1/0.875/146 |
55/0.923/154 |
57.8/0.973/161 |
669 |
|
GL2-18 |
55.5/0.928/153 |
59/0.986/161 |
62.5/1.035/169 |
65.9/1.102/177 |
69.4/1.158/185 |
786 |
|
GL2-21 |
64.7/1.075/172 |
68.8/1.145/482 |
72.9/1.208/192 |
76.9/1.28/210 |
80.8/1.345/210 |
903 |
|
GL2-24 |
73.9/1.225/195 |
78.7/1.3/205 |
83.4/1.38/216 |
87.8/1.455/226 |
92.4/1.53/237 |
1020 |
|
A（mm） |
2507 |
2660 |
2812 |
2964 |
3117 |
外形尺寸 |
注：1：表中示散热面积均为二排结构面积，其余四排，六排结构之散热面积分别为×2，×3既得；
2：表中示参考重量均为二排结构之重量，其余四排，六排结构之参考重量分别×1.8，×2.7既得。
