SEMEM_HQ烘干暖风机
更新 2022-04-19 阅读 点赞
产品描述：各种大小蒸汽烘房使用HQ型蒸气暖风机，安装方便、噪音低、经过热工性能测验稳定可靠，传热效果好，承压高。受到广大用户的好评.
产品介绍
SEMEM_HQ烘干暖风机
（烘房蒸气暖风机）
SEMEM_HQ烘干暖风机
（烘房蒸气暖风机）

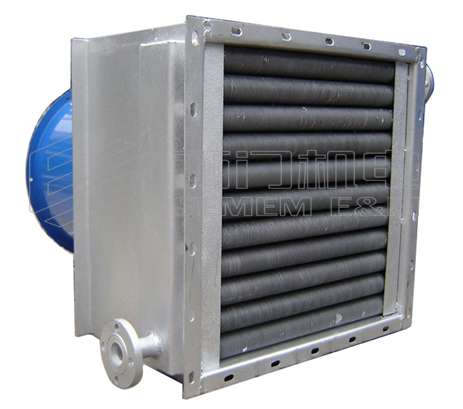

一、HQ型蒸气暖风机
1．HQ型蒸气暖风机由钢制翅片管散热器和SF型管道式轴流风机组成；
2．蒸气暖风机经过热工性能测验稳定可靠，传热效果好，承压高，噪音低。结构简单，安装方便， 是大小烘房的理想设备；
3．HQ型蒸气暖风机以蒸汽为热媒；
4．当烘干气体中不含易燃、易爆气体时，且烘干物料湿度不大时，可作为循环烘干用。
二、HQ型蒸气暖风机性能参数表:
|
型号规格 |
HQ-4 |
HQ-5 |
HQ-7 |
HQ-8 |
|
|
标准风量（m³/h） |
2100 |
4150 |
7170 |
10100 |
|
|
平均风速度（m/s） |
2.85 |
3 |
3.24 |
3.1 |
|
|
HQ型蒸气暖风机 在不同蒸汽压力(MPa)下， 当进风温度为15℃时， 散热量KCal与出风温度℃ （散热量/出风温度） |
0.1 |
20900/54.9 |
35100/54.9 |
53600/51.7 |
92500/56.3 |
|
0.2 |
23450/60.0 |
38200/60.0 |
60500/56.4 |
104000/61.5 |
|
|
0.3 |
25600/63.3 |
41700/63.8 |
65500/60.0 |
113000/65.5 |
|
|
0.4 |
27400/66.8 |
44200/67.0 |
75700/62.7 |
120000/68.6 |
|
|
正常工作噪音（分贝） |
65 |
70 |
74 |
70 |
|

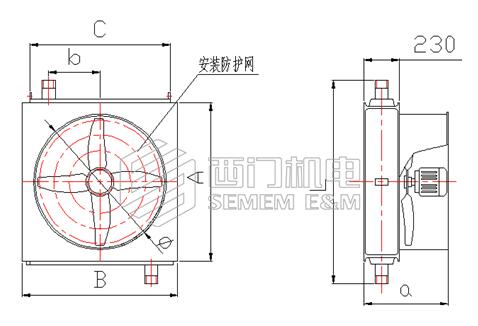

三、HQ型蒸气暖风机安装尺寸:
| 型号规格 | HQ-4 | HQ-5 | HQ-7 | HQ-8 | |
| 散热器散热面积m² | 11.07 | 20.03 | 34.43 | 49.88 | |
| 配用通风机型号 | CSF3-2 | CSF4-4 | CSF5-4 | CSF6-4 | |
| 配用电功率（kw） | 0.37 | 0.55 | 0.75 | 2.2 | |
|
外形及安装尺寸 （mm） |
A | 500 | 670 | 840 | 1000 |
| B | 490 | 660 | 830 | 990 | |
| C | 450 | 620 | 790 | 960 | |
| L | 656 | 826 | 996 | 1156 | |
| a | 540 | 540 | 560 | 700 | |
| b | 145 | 230 | 315 | 400 | |
| Φ | 390 | 490 | 600 | 700 | |
| G | 1¼″ | 1¼″ | 1½″ | 2″ | |
| 重量（Kg） | 68 | 109 | 187 | 255 | |
编辑 Tang
（本文版权所有，请勿复制商用）
