蒸汽与水直接混合加热,无噪音,无振动,热效率100%
JSQ生水加热器

SEMEM_JSQ生水加热器

更新 2021-07-15   阅读   点赞

产品描述:加热温差20℃-25℃,流量60-1200吨/小时,广泛应用于生水预热水处理系统。JSQ生水加热器,蒸汽与水直接混合加热,无噪音,无振动,热效率99%。

产品介绍

SEMEM_JSQ生水加热器
(汽水混合加热器)

JRG生水加热器






一、JSQ生水加热器 产品简介

    JSQ生水加热器是一种装设于管道上直接式加热设备,具有热效率高、噪声低、安装简单、不占空间等特点,广泛应用于生化水预热处理系统。

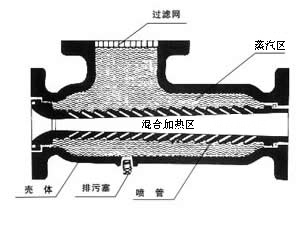

    JSQ生水加热器结构如图所示,核心部件为拉法尔喷管,水流与从斜孔喷入的蒸汽充分混合后流出。



JRG生水加热器


二、JSQ生水加热器 外型尺寸

JRG生水加热器



型号规格

JSQ -250 -60

JSQ -250 -105

JSQ -250 -165

JSQ -250 -300

JSQ -300 -500

JSQ -400 -800

JSQ -500 -1200

额定流量(m3/h)

60

105

165

300

500

800

1200

工作压力(MPa)

1.0

1.0

1.0

1.0

1.0

1.0

1.0

净重(kg)

200

200

200

200

240

300

360

运行重量(kg)

260

260

260

260

330

500

660

噪声(dB)

≤65

≤65

≤65

≤65

≤65

A(mm)

1200

1200

1200

1600

1600

B(mm)

300

300

320

360

400

C(mm)

450

450

550

550

600

水侧法兰

DN250

DN250

DN300

DN400

DN500

汽侧法兰

DN150

DN150

DN200

DN250

DN300

法兰标准

HG/T 20592-2009

型号尾注:G表示碳钢材质,C表示不锈钢材质。

型号尾注举例:JSQ-250-100G 表示材质为碳钢。





三、JSQ生水加热器 选型参考
    JSQ生水加热器可用于中水预热处理系统,根据实际水流量选用生水加热器
    1、生水加热器未通入蒸汽时,额定流量下水头损失为5m H2O,通入蒸汽后水头损失可按1m H2O考虑;
    2、蒸汽压力大于水压0.05MPa以上;
    3、生水加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
    4、生水加热器适宜安装在水泵的吸水侧。

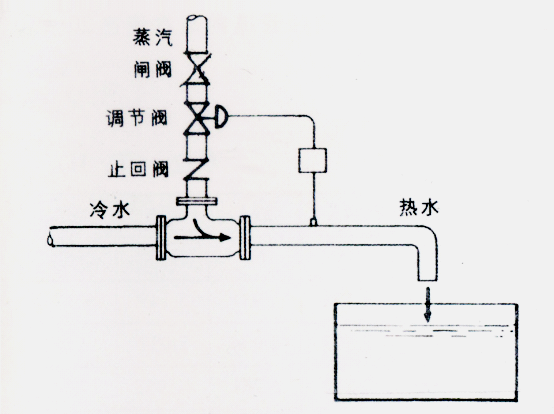

四、JSQ生水加热器 安装使用
    1.生水加热器可水平安装,必需设置安装支架,蒸汽入口朝上;
    2.生水加热器前后装设阀门、压力表及温度计,以便于观察和调节加热器工作状况;
    3.启动时,应先通水,再通汽;停机时,先关断汽源,再断水。
