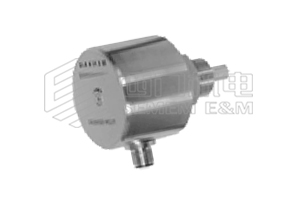

SEMEM_FR12型电子式流量开关

1、FR12型电子热式流量开关原理:
电子式流量开关基于热式原理，在封闭的探头内包含两个电阻：一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时加热电阻上的热量被带走， 电阻值被改变，两个电阻差值被用作判断流速的依据.

2、FR12型电子热式流量开关特点:
电子水流开关无活动部件，免维护，安装方便，一种型号适用多种管径要求。开关量连续可调，极低的压力损失，结构紧凑，LED 显示流动趋势及开关状态。.

3、FR12型电子热式流量开关应用:
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。

4、FR12型电子热式流量开关技术参数:
 △设定范围：1…150cm/s( 水），3…300cm/s（油），20…2000cm/s（空气）
 △信号输出：PNP，NPN，继电器，常开＋常闭（SPDT）
 △供电：24V±20%DC
 △接通电流：400 mA(PNP 或NPN），4A（继电器）
 △空载电流：80mA
 △流量指示：LED 排（6个）
 △设定方式：电位计设定
 △耐压范围: 100bar （200bar）
 △温度梯度: 4℃/s
 △响应时间：1--13s，典型值2s
 △初始化时间: 8s
 △电气保护: 反相，短路，过载保护
 △防护等级: IP67
 △介质温度：-20--80℃
 △环境温度：-20--80℃
 △储存温度：-20--100℃
 △接线方式：M12 接插件/直接附2米线（可选）
 △材质: 探头：不锈钢，外壳：不锈钢（304）
 △重量：0.4kg
 △防爆标志：Ex dⅡC T6 Gb

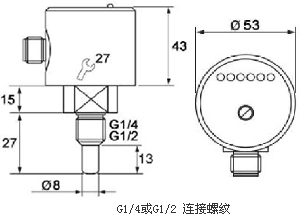

5、FR12型电子热式流量开关尺寸图:

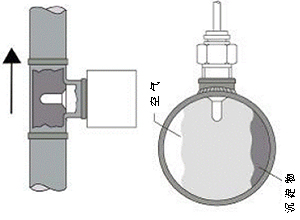

6、FR12型电子热式流量开关安装:

    当垂直安装时，应装在由下至上流动的管段上；
    当水平安装时，探头应避开空气和沉淀物。

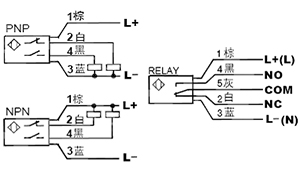

7、FR12型电子热式流量开关电气连接:

8、FR12型电子热式流量开关功能设定:
红色LED亮：断流或流速低于设定值，开关释放，或模拟量处于4Ma.
黄色LED亮：流速等于设定值，开关动作，
黄色及绿色LED亮：流速大于设定值，绿灯变亮越多表明流速越大。

将流量开关装好，使介质以需要监测的流速流动，调整电位计，使第1个绿色LED恰好变亮。此后当流速低于当前值时，开关就释放。 若要使开关点比当前流速小，可调整电位计使绿色LED多亮一些。

9、FR12型电子式流量开关型号：
