SEMEM_BH潜水泵保护器

一、BH（2098S）型潜水泵保护器 概述:
       水泵保护器是专门用于监测大型水泵电动机绕组、轴承温度及电机油室、接线盒是否进水的一种在线监测仪器。为保障潜水泵稳定可靠运行，防止潜水泵损坏引发机毁停产事故提供了十分有效的监测手段。
       BH(2098S)保护器通过埋设于水泵电动机内的热电阻（PT100）传感器，测量电动机绕组和轴承当前的温度。另外通过埋设于水泵电动机内的油室电极,电机进水开关和接线盒进水开关，测得油室、电机、接线盒当前是否进水。

潜水泵保护控制器具有以下特点：
      1、 高精度实时测量温度、开关量等 8 个参数；
      2、 温度等参数的越限报警、越限跳闸；
      3、 采用新型的功能更强，集成度更高的内部控制芯片作为控制核心；
      4、 全速、非侵入式的在线系统调试接口；
      5、 可编程设定功能；
      6、 RS485 网络连接，支持ModBus 规约；
      7、 指示灯工作状态：越限告警、越限跳闸、电源指示
       保护器检测水泵当前状态，并给出相应的告警和跳闸信号指示与开关量输出。告警、跳闸信号输出延时0-10 秒可调。支持RS485 串行接口，ModBus 协议。温度值可以现场校正和修正，校正温度系数0—2.55 可调，修正范围±7℃。仪器采用标准的ModBus 通讯规约，被广泛作为系统集成的标准。可与多个知名品牌的可编程顺序控制器（PLC）或第三方具有ModBus 兼容的监控系统之间进行信息和数据的有效传递。仪器具有故障保持功能，泵累计运行时间统计和故障记录和调阅功能。

二、BH（2098S）型潜水泵保护器 主要技术特性
      测量范围：0℃～200℃；
      测量精度：±1℃；
      使用环境: 温度：-20℃～60℃ 湿度：≤95%RH；
      存贮环境：温度：-30℃～90℃ 湿度：≤95%RH；
      工作电源：AC220V
      外形尺寸：120×120×80（mm）；
      开       孔：112×112(mm)嵌入式安装；
      输出接点：AC220V/5A（告警输出一常开或一常闭，跳闸输出一常开或一常闭）
      通讯接口： RS485 串行接口，ModBus 协议，通讯波特率9600

三、BH（2098S）型潜水泵保护器 控制逻辑
    1、当前温度值小于 0 时，液晶屏对应显示“<0℃”；
    2、当前温度值大于设定的告警温度值时，告警继电器吸合，告警灯亮，进入告警恢复期，此后只有当前温度值低于设定告警温度值减去2 度时，告警灯灭，告警继电器释放；
    3、当前温度值大于设定的跳闸温度值时，跳闸灯亮，跳闸继电器吸合，进入跳闸恢复期，此后只有当前温度值低于设定回差值时，跳闸灯灭，跳闸继电器释放；
    4、当某一路PT100 热电阻任意一根线开路（断线）时，液晶屏上该路对应显示“ ***℃”，告警灯亮，告警继电器吸合。当PT100 热电阻2 与3、5 与6、8 与9、11 与12、17 与18 端接触不良或PT100 热电阻损坏时，会出现一个非正常值或温度跳动不规则，因此需必保证PT100 热电阻接线端接触良好；
    5、当用户不用检测电动机的A 相或B 相或C 相（三个绕组）或前轴或后轴的温度值时，可短接该路热电阻三端。以上适用于电机 A 相、B 相、C 相（三个绕组）、前轴、后轴的温度值监控；
    6、当电机油室进水时，告警灯亮，告警继电器吸合；
    7、当电机进水或接线盒进水时，告警灯亮，告警继电器吸合，跳闸灯亮，跳闸继电器吸合。

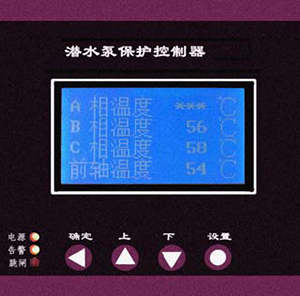

四、 BH（2098S）型潜水泵保护器 面板指示及按键功能

五、BH（2098S）型潜水泵保护器 接线示意图
