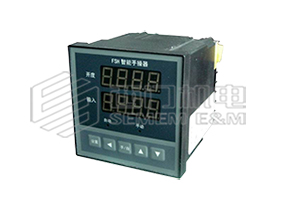

SEMEM_FSH电动阀控制器
一、FSH型电动阀控制器 概述:
1.1主要用途:
.电动阀门定位;
.调节阀、伺服马达等执行器的操作;
.计算机,PLC,调节器控制信号的手/自动切换。
1.2主要功能:
.输出限幅功能;
.1路调节信号输入及断线处理功能;
.1路反馈信号(开度);
.操作输出;
.面板按键控制手动/自动状态;
.手动/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开。
.阀位输出;
.上电状态预置。
1.3主要特点:
.测量误差小于0.2%F.S,并具备调校,数字滤波功能,可帮助减小传感器、阀位器的误差,有效提高系统的测量、控制精度。
.反馈输入适用于电流信号类型;
.
1.4工作过程:

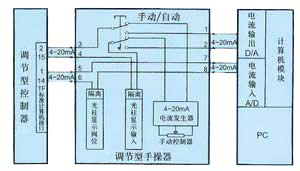

二、FSH型电动阀控制器 型号规格:
1: 表示外形尺寸: 96(W)×96(H)×114(L),开孔尺寸:92×92;
2:面板形式:方形无光柱;
3:反馈输入信号:直流电流输入,4mA ~20mA;
4:调节输入信号:直流电流输入,4mA~20mA;
5:操作输出信号:直流电流输出,4mA~20mA;
6:手/自动状态输出: 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开;
7:阀位输出:直流电流输出,4mA~20mA;
8:仪表电源:220V AC。
三、FSH型电动阀控制器 技术规格:
3.1 基本技术规格
.电 源:220V AC供电的仪表:220V±10%,功耗小于7VA;
.工作环境:0℃~50℃,湿度低于90%,R.H;
.显示范围:-1999~9999,小数点位置可设定;
.显示颜色:红色;
.显示分辨力:1/10000;
.基本误差:小于±0.2%F.S;
.测量分辨力:1/60000,16位A/D转换器;
.测量控制周期:0.4秒;
.电流操作输出:4mA~20 mA 负载能力大于600Ω;
.输出分辨力:1/1000,误差小于±0.5% F.S。
3.2 选配件技术规格
.报警输出:触点容量220V AC,3A(上限、下限);
.模拟光柱显示0-100;
.继电器操作输出;
.开关量输入控制;
该功能通过外部无源触点开关控制操作器的手/自动状态,开关闭合时操作器为自动状态,断开时为手动状态。
四、FSH型电动阀控制器 安装与接线:
.为确保正常操作,接线务必在断电后进行;
.交流供电的仪表,其端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起;

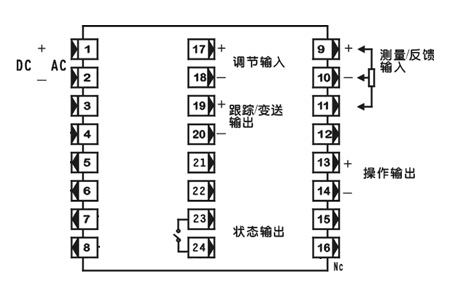

.规格96×96 尺寸的仪表,端子接线图:
五、FSH型电动阀控制器面板及按键说明:

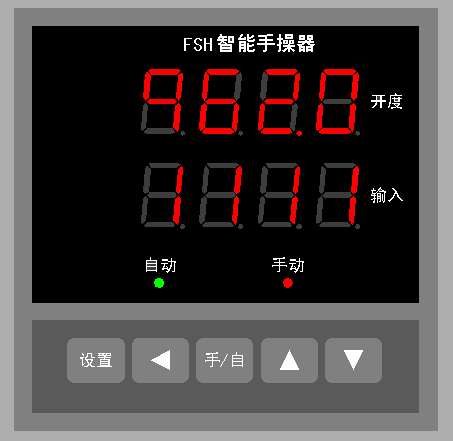

①:反馈显示窗(开度)
②:操作输出显示窗(输入)
③:手/自手动/自动切换键
④:增加键 减小键
⑤:设置参数设置键
⑥:手动、自动指示灯
