SEMEM_采暖热水加热方案

现场需求:

      在冬季，很多偏冷地区的厂房，居民楼需要集中供暖。以下为我公司客户常用的使用方案，现展示出来方便用户参考。

完整方案

设备选型：

1：强磁防垢器

2：恒温控制器

3：Y3型过滤器

4：蒸汽调节阀

5：止回阀

6：QSH管道式汽水混合器

7：抽水泵

8：T1-5型温度变送器

实现原理：

      T1-5温度变送器安装在HQS管道式汽水混合器的出水侧，检测出水温度，并将温度信号反馈给恒温控制主机，恒温控制主机根据水温信号，通过控制蒸汽调节阀的开度，控制流入HQS汽水混合器的蒸汽流量。当检测到水温低时，则蒸汽阀门开大，使蒸汽流量加大。由于蒸汽管道多为多管道式，容易发生堵塞，降低了供暖效率，所以在蒸汽管道上加装强磁防垢器提高水质，使其不易堵塞。原水在HQS管道式汽水混合器内加热后，由抽水泵送至散热器，完成供暖。在散热器内完成热交换的水经循环管道又进入HQS汽水混合器加热。

解决问题：

①没有噪音、没有振动、热效率99%；

②为用户提供温度恒定的暖气。无需人工值守，自动控制。

③设备使用寿命15年以上，一劳永逸。

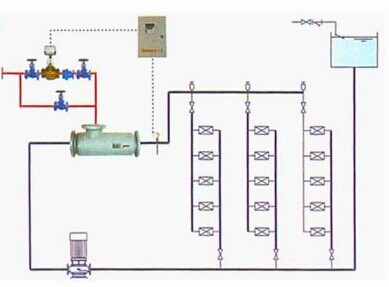

完整方案系统：
