BJR型半即热式浮动盘管换热器

一、概述
热水系统广泛地应用于宾馆、工厂、医院、浴池等各种场合。其热水通常由汽－水换热器来加热。长期以来，人们广泛地采用了储存加热器(管壳式换热器)，但这种加热器体积过大，并且加热缓慢，其温度的精确控制困难。因此，这种加热器能源消耗高，空间要求大，结构复杂、易生水垢、清洗困难、热效率不高。基于这种原因，本公司开发了新的换热设备BJR系列浮动盘管换热器。这种热交换器具备最新的换热元件，使换热体积很小，与螺旋板式相比。热效率提高了20%，热交换率高达99%，可以自动清除脆性水垢，维修方面。逐步取代了国标换热器，尤其是蒸汽－水之间的换热。
BJR系列浮动盘管换热器有半即热式、立式容积式、卧式容积式三种类型。
三、结构说明

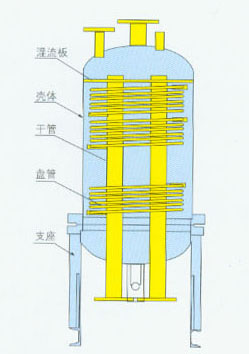

BJRB半即热式浮动盘管换热器主要由支座、壳体、换热盘管及各种接口组成，其核心部件--换热盘管采用紫铜管径先进的生产工艺加工成双螺旋盘管结构，换热盘管与干管(热媒进出管)采用螺纹联接，便于拆卸维护。壳体内设有挡流和混流组件。
? BJRB半即热式浮动盘管换热器壳程为被热水管程为热媒(蒸汽、高温热水等)，热媒在干管的引导入，均衡流入每个换热盘管，由于管程流通面积小，热媒以较高的速度流动，推动盘管低幅度高频振动，扰乱换热管与液体间的层流传热层，强化对流换热。同时，被加热水依次经过换热管加热，并且在挡流和混流组件的引导下均匀流出。
由于换热盘管高频振动，水垢不易趋附管壁，即使有部分积垢，也很容易脱落，并且可利用铜与水垢热胀缩性的显著差异，采用热冲击方法将积垢清除。
BJR浮动盘管换热器壳体材质为碳钢或不锈钢，换热管材质为紫铜。订制特别材质、换热面积和工作压力等级的浮动盘管换热器。
三、结构特点
BJRB半即热式浮动盘管换热器采用新式结构，较传统容积式换热器优点突出：
传热系数高：独特的高频振动，破坏了常规换热时的层流换热层，改善了传热方式，传热系数大大提高。THPJ型换热器传热系数达2600~4000W/m2·℃(汽水换热)和1800~3000W/m2·℃(水水换热)。
防垢、除垢：换热盘管高频振动，不易积垢，即使有积垢，由于积垢的导热能力差，热胀缩性能远不如铜，很容易在热应力的作用下自行脱落。
节能：由于具有较高的传热系数，使得热量传递易于进行，热媒出水温度低，充分利用热能，减少了能源消耗，并使得低温热能能够得到适当利用。
水头损失小：壳程为大空间流体，阻力损失≤3KPa，管程为多个换热盘管并联，阻力损失≤10KPa。
安装维护方便：严格按照国家规范制造；换热盘管可取出维护，安装时只须用地脚螺栓固定在基础上即可。
四、技术参数
型号 |
换热
面积
（m2) |
容积
（m3) |
Dq
mm |
D1/D2
mm |
D3/D4
mm |
A
mm |
B
mm |
总高
mm |
重量
Kg |
BJRB-2 |
2.0 |
0.18 |
500 |
50 |
50 |
560 |
630 |
1300 |
251 |
BJRB-3 |
3.0 |
0.19 |
500 |
50 |
50 |
560 |
630 |
1380 |
278 |
BJRB-4 |
4.0 |
0.20 |
500 |
65 |
65 |
560 |
630 |
1460 |
297 |
BJRB-5 |
5.0 |
0.22 |
500 |
65 |
65 |
560 |
630 |
1600 |
325 |
BJRB-6 |
6.0 |
0.24 |
500 |
65 |
65 |
560 |
630 |
1760 |
353 |
BJRB-8 |
8.0 |
0.33 |
600 |
80 |
80 |
660 |
730 |
1680 |
482 |
BJRB-10 |
10.0 |
0.36 |
600 |
100 |
100 |
660 |
730 |
1680 |
482 |
BJRB-12 |
12.0 |
0.43 |
600 |
100 |
100 |
660 |
730 |
1790 |
519 |
BJRB-15 |
15.0 |
0.63 |
700 |
100 |
125 |
760 |
830 |
1960 |
598 |
BJRB-20 |
20.0 |
0.80 |
700 |
100 |
125 |
760 |
830 |
2490 |
897 |
BJRB-25 |
25.0 |
1.00 |
800 |
100 |
125 |
860 |
930 |
2360 |
1032 |
BJRB-30 |
30.0 |
1.13 |
800 |
100 |
125 |
860 |
930 |
2510 |
1254 |
四、产品选型
1、用于空调(空调热水进出口温度55/65℃)
型号 |
传热量（KW） |
产热水量（103Kg/h) |
热煤耗量（Kg/h) |
饱和蒸气（MPa) |
高温热水
（℃） |
饱和蒸气（MPa) |
高温热水
（℃） |
饱和蒸气（MPa) |
高温热水
（℃） |
0.2 |
0.4 |
0.6 |
95/70 |
120/80 |
0.2 |
0.4 |
0.6 |
94/70 |
120/80 |
0.2 |
0.4 |
0.6 |
95/70 |
120/80 |
BJRB-2-K |
282 |
334 |
372 |
90 |
160 |
24.3 |
28.7 |
32 |
7.7 |
6.9 |
433 |
509 |
564 |
3096 |
3440 |
BJRB-3-K |
423 |
500 |
558 |
135 |
240 |
36.4 |
43.0 |
48.0 |
11.6 |
20.6 |
649 |
762 |
846 |
4644 |
5160 |
BJRB-4-K |
564 |
666 |
744 |
180 |
320 |
48.5 |
57.3 |
64.0 |
15.5 |
27.5 |
865 |
1015 |
1128 |
6192 |
6880 |
BJRB-5-K |
705 |
833 |
930 |
225 |
400 |
60.6 |
71.6 |
80.0 |
19.4 |
34.4 |
1081 |
1269 |
1410 |
7740 |
8600 |
BJRB-6-K |
846 |
999 |
1116 |
270 |
480 |
72.8 |
86.0 |
96.0 |
23.2 |
41.3 |
1297 |
1522 |
1692 |
9288 |
10320 |
BJRB-8-K |
1128 |
1332 |
1488 |
360 |
640 |
97.0 |
115 |
128 |
31.0 |
55.0 |
1729 |
2029 |
2256 |
12384 |
13760 |
BJRB-10-K |
1410 |
1665 |
1860 |
450 |
800 |
121 |
143 |
160 |
38.7 |
68.8 |
2162 |
2537 |
2819 |
15480 |
17200 |
BJRB-12-K |
1692 |
1998 |
2232 |
540 |
960 |
146 |
172 |
192 |
46.4 |
82.6 |
2594 |
3044 |
3383 |
18576 |
20640 |
BJRB-15-K |
2115 |
2498 |
2790 |
675 |
1200 |
182 |
215 |
240 |
58.0 |
103 |
3243 |
3806 |
4229 |
23220 |
25800 |
BJRB-20-K |
2820 |
3330 |
3720 |
900 |
1600 |
243 |
286 |
320 |
77.4 |
138 |
4324 |
5073 |
5639 |
30960 |
34400 |
BJRB-25-K |
3525 |
4163 |
4650 |
1125 |
2000 |
303 |
358 |
400 |
96.8 |
172 |
5405 |
6342 |
7048 |
38700 |
43000 |
BJRB-30-K |
4230 |
4995 |
5580 |
1350 |
2400 |
364 |
430 |
480 |
116 |
206 |
6486 |
7610 |
8458 |
46440 |
51600 |
2、用于采暖 (采暖热水进出口温度70/95℃)
型号 |
传热量（KW） |
产热水量（103Kg/h) |
热煤耗量（Kg/h) |
饱和蒸气（MPa) |
高温热水
（℃） |
饱和蒸气（MPa) |
高温热水
（℃） |
饱和蒸气（MPa) |
高温热水
（℃） |
0.2 |
0.4 |
0.6 |
95/70 |
120/80 |
0.2 |
0.4 |
0.6 |
94/70 |
120/80 |
0.2 |
0.4 |
0.6 |
95/70 |
120/80 |
BJRB-2-N |
162 |
214 |
126 |
60 |
80 |
5.7 |
7.3 |
8.7 |
1.8 |
2.4 |
249 |
327 |
382 |
400 |
506 |
BJRB-3-N |
243 |
320 |
378 |
75.0 |
105 |
8.40 |
11.0 |
13.0 |
2.6 |
3.60 |
373 |
488 |
573 |
2150 |
2258 |
BJRB-4-N |
324 |
426 |
504 |
100 |
140 |
11.1 |
14.7 |
17.3 |
3.4 |
4.80 |
497 |
649 |
764 |
2867 |
3010 |
BJRB-5-N |
405 |
533 |
630 |
125 |
175 |
14.0 |
18.3 |
21.7 |
4.3 |
6.00 |
621 |
812 |
955 |
3583 |
3763 |
BJRB-6-N |
486 |
639 |
756 |
150 |
210 |
16.7 |
22.0 |
26.0 |
5.2 |
7.20 |
745 |
974 |
1146 |
4300 |
4515 |
BJRB-8-N |
648 |
852 |
1008 |
200 |
280 |
22.3 |
29.3 |
34.7 |
6.9 |
9.60 |
994 |
1298 |
1528 |
5733 |
6020 |
BJRB-10-N |
810 |
1065 |
1260 |
250 |
350 |
27.9 |
36.6 |
43.3 |
8.6 |
12.0 |
1242 |
1623 |
1910 |
7167 |
7525 |
BJRB-12-N |
972 |
1278 |
1512 |
300 |
420 |
33.4 |
44.0 |
52.0 |
10.3 |
14.4 |
1490 |
1947 |
2292 |
8600 |
9030 |
BJRB-15-N |
1215 |
1598 |
1890 |
375 |
525 |
41.8 |
55.0 |
65.0 |
12.9 |
18.1 |
1863 |
2435 |
2865 |
10750 |
11288 |
BJRB-20-N |
1620 |
2130 |
2520 |
500 |
700 |
55.8 |
73.3 |
86.7 |
17.2 |
24.1 |
2484 |
3245 |
3820 |
14333 |
15050 |
BJRB-25-N |
2025 |
2663 |
3150 |
625 |
875 |
69.7 |
91.6 |
108.4 |
21.5 |
30.1 |
3105 |
4057 |
4775 |
17917 |
18813 |
BJRB-30-N |
2430 |
3195 |
3780 |
750 |
1050 |
83.6 |
110 |
130 |
25.8 |
36.1 |
3726 |
4868 |
5730 |
21500 |
22575 |
3、用于卫生热水(卫生热水进出口温度15/65℃)
型号 |
传热量（KW） |
产热水量（103Kg/h) |
热煤耗量（Kg/h) |
饱和蒸气（MPa) |
高温热水
（℃） |
饱和蒸气（MPa) |
高温热水
（℃） |
饱和蒸气（MPa) |
高温热水
（℃） |
0.2 |
0.4 |
0.6 |
95/70 |
120/80 |
0.2 |
0.4 |
0.6 |
94/70 |
120/80 |
0.2 |
0.4 |
0.6 |
95/70 |
120/80 |
BJRB-2-R |
357 |
408 |
447 |
170 |
240 |
6.00 |
7.00 |
7.70 |
3.00 |
4.10 |
547 |
622 |
678 |
5848 |
5160 |
BJRB-3-R |
536 |
612 |
671 |
255 |
360 |
9.20 |
10.5 |
11.5 |
4.40 |
6.20 |
822 |
932 |
1017 |
8772 |
7740 |
BJRB-4-R |
714 |
816 |
894 |
340 |
480 |
12.3 |
14.0 |
15.4 |
5.80 |
8.30 |
1095 |
1243 |
1355 |
11696 |
10320 |
BJRB-5-R |
893 |
1020 |
1118 |
425 |
600 |
15.4 |
17.6 |
19.00 |
7.30 |
10.3 |
1369 |
1554 |
1695 |
14620 |
12900 |
BJRB-6-R |
1071 |
1224 |
1341 |
510 |
720 |
18.4 |
21.1 |
23.0 |
8.80 |
12.4 |
1642 |
1865 |
2033 |
17544 |
15480 |
BJRB-8-R |
1428 |
1632 |
1788 |
680 |
960 |
24.6 |
28.1 |
30.8 |
11.7 |
16.5 |
2189 |
2486 |
2710 |
23392 |
20640 |
BJRB-10-R |
1785 |
2040 |
2235 |
850 |
1200 |
30.7 |
35.1 |
38.4 |
14.6 |
20.6 |
2737 |
3108 |
3388 |
29420 |
25800 |
BJRB-12-R |
2142 |
2448 |
2682 |
1020 |
1440 |
36.8 |
42.1 |
46.1 |
17.5 |
24.8 |
3284 |
3729 |
4065 |
35088 |
30960 |
BJRB-15-R |
2678 |
3060 |
3353 |
1275 |
1800 |
46.1 |
52.6 |
57.7 |
22.0 |
31.0 |
4106 |
4662 |
5082 |
43860 |
38700 |
BJRB-20-R |
3570 |
4080 |
4470 |
1700 |
2400 |
61.4 |
70.2 |
76.9 |
29.2 |
41.3 |
5474 |
6219 |
6776 |
58480 |
51600 |
BJRB-25-R |
4463 |
5100 |
5588 |
2125 |
300 |
76.8 |
87.7 |
96.1 |
36.6 |
51.6 |
6843 |
7770 |
8470 |
73100 |
64500 |
BJRB-30-R |
5300 |
6120 |
6705 |
2550 |
3600 |
92.1 |
105.3 |
115.2 |
43.8 |
61.8 |
8211 |
9324 |
10164 |
87720 |
77440 |
|
