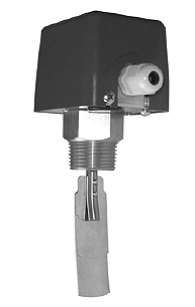

FB11型 挡板式流量开关（靶式流量开关）
（机械式）

FB11型挡板式流量开关（靶式流量开关）结构及原理
挡板式流量开关是机械式流量开关的一种，也被称之为靶式流量开关。当流体冲向叶片时，叶片摆动，改变了磁铁与簧片接触器的相对位置，激发了接触器使其闭合或断开，一旦流体被中断，叶片回到起始位置，又一次激发簧片接触器，两磁铁的相互排斥提供了流量开关复位所需的力，接触器恢复到之前的状态。内置微动触发开关。

FB11型挡板式流量开关（靶式流量开关）特点
极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设 定。机械部分与电子部分安全隔离。交货时附有5种挡板，在大管径低流速 或管道未充满时，用户可根据现场情况灵活组合使用。同一种开关可用于 多种管道。

FB11型挡板式流量开关（靶式流量开关）应用
气液两用型，工业自动化/ 机械设备/空气压缩工业/制冷及空调 适用于直径≥25mm的管道

FB11型挡板式流量开关（靶式流量开关）技术参数
△适用管道: DN25…DN150
△设定范围: 20…1800L/min（水）
△重复性: ±2.5%总量程
△接线方式：端子接线
△输出: 机械开关 常开＋常闭 (250VAC,3A)
△耐压: 16 bar
△平均压力损失: 0.08bar（流量最大时）
△环境温度: -25…80℃
△介质温度: 0…90℃
△接口螺纹: G1”管螺纹
△防护等级: IP33
△材料: 主体：不锈钢，过程连接：黄铜，连接杆：黄铜，档板：不锈钢，密封：NBR，外壳：ABS
△重量: 0.55kg

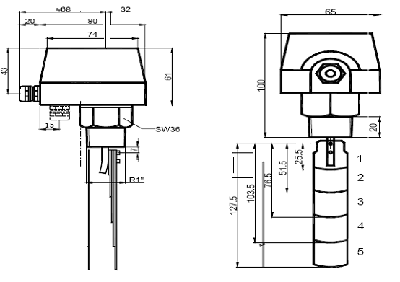

FB11型挡板式流量开关（靶式流量开关）尺寸图

FB11型挡板式流量开关（靶式流量开关）接线图

FB11型挡板式流量开关（靶式流量开关）安装

注： 安装位置会影响开关值?

FB11型挡板式流量开关（靶式流量开关）适用介质

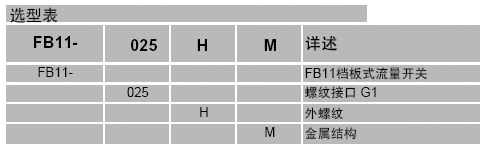

FB11型挡板式流量开关（靶式流量开关） 型号

1.型号示例：FB11-025HM
2.订货时请注明介质流向，介质种类，管径及期望设定值。我们可在出厂 时帮您完成设定。
3.若是黏性介质，请注明黏度，温度及介质种类。
4.若是气体介质，请注明压力（表压/绝压),温度及介质种类。
