小提示：DFK-13型电动阀门控制器，全称：调节型电动阀门定位控制器，简称：阀门控制器。自动状态下接受来自上位仪表的DC4~20mA的调节信号和下位电动阀的DC4~20mA或电位器的位置开度反馈信号，输出开和关控制信号并带有DC4~20mA的位置输出信号，实现对电动阀开度的位置调节。手动状态下直接控制电动阀门的开、关、停。

DFK-13型 电动阀门控制器
（调节型电动阀门定位控制器）

一、概述
· DFK-13调节型定位控制器具有手/自切换功能，自动状态下接受来自上位仪表的DC4~20mA的调节信号和下位电动执行机构DC4~20mA或电位器的位置开度反馈信号，输出开和关控制信号并带有DC4~20mA的位置输出信号，实现对开度的位置调节。手动状态下直接控制电动阀门的开、关、停。
·DFK-13具有数字设定、显示、 限位、电机堵转保护、断线报警及阀门自校等先进功能。能可靠、稳定、精确地控制阀门、风门、挡板及其它定位系统。可广泛应用于发电、冶金、石油、化工等领域。

二、主要特点：
· 数字显示位置开度指示和控制输入指示，将显示与控制融为一体。
· 智能校准：对阀位开度的调零和调满校准时，无需调整电位器、无需用基准测量仪表进行复杂的调试，只要在阀门的实际的全关和全开位置各按一次按键，便以新设定的区间自动准确的修正。
· 可设定阀门电动区的参数，过冲最小，稳定性好、控制精度高。
·开向自由：改变阀门开向和阀门作用方式时，通过设定即可完成。
· 超强的检错报警功能：执行器一旦发生故障时，智能化检错报警功能能自动检错和报警，显示执行器的故障原因，准确指示执行器的运行状态。根据不同的故障原因，显示不同的报警信号，将大大缩短用户排除故障所需的时间，尽快将执行器恢复到正常工作状态。
· 异常保护：
电机过流保护：当执行器电机运行时，由于各种原因使得电机出现了过流，控制器将自动中止执行器的运行。
瞬时逆转保护：当执行器正在向一个方向转动时，例如正在执行开动作，如果接到关命令，执行器内部的控制逻辑将会延时一段预设的时间后，才执行关命令。这项技术将减少电机电流的冲击，延长功率元件的寿命，同时防止冲击负载对阀杆、齿轮箱等机械传动装置可能造成的损伤，进而有效地保护电机。
阀门卡塞保护：如果执行装置不能克服阀门启动所需的力矩，阀门卡塞的条件就已存在。当执行器接收到开或关的启动信号后，如果阀门被卡住，在预设的时间内没有动作，内部电路将断开相应的触点，强制中止执行器的运行，同时，显示3
· 可设定输入信号断线时的报警和保护方式。

三、技术数据
·工作电压：供电电压220V(AC)
·控制输入：DC4~20mA
·位置开度：DC4~20mA或电位器信号， 0Ω~2KΩ，由参数设置选择电位器信号或DC4 ~ 20mA
·操作输出：继电器输出。继电器触电容量：10A
·变送输出：4~20mA (DC，隔离)，输出带负载能力不小于600Ω
·测量误差小于0.2%F.S，并具备调校，数字滤波功 能，可帮助减小传感器、变送器的误差，有效提高 系统的测量、控制精度
·工作环境：
环境温度：环境温度：-20℃~65℃
相对湿度：不大于90.0%（20±5℃）
周围不含有强腐蚀性、易燃易爆介质。
·外形及安装尺寸：96mm×96mm×112mm(W×H×L)
·屏装开孔尺寸：92mm×92mm

★ 前面板:

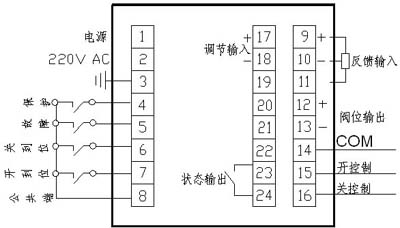

★ 端子接线图
