1．NS型潜水泵综合保护控制器 概述
NS型潜水泵综合保护控制器(以下简称控制器),适用于WQ 排污泵、QXG清水泵、ZQB轴流泵、HQB混流泵等保护与控制，或其它同类的所有水泵。

2．NS型潜水泵综合保护控制器 适用范围
控制器为盘面安装，并能在下例条件下正常工作：
周围环境温度不超过+40度，24小时周期内的平均温度不超过+35度，最低环境温度不得低于-10度。
空气中不得有过量尘埃、酸、盐、腐蚀性气体、相对湿度在最高温度为+40度时不超过50%，在降低温度时允许有较高的相对湿度。
例如：20度以下时湿度为90%应小心由于温度变化而可能偶然发生的凝露。
安装地点的海拔高度不超过1000米。
垂直安装倾斜度不得超过5度。

3．NS型潜水泵综合保护控制器 产品型号

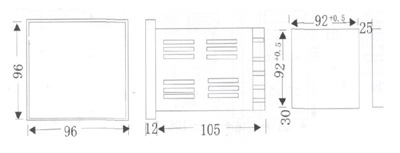

NS-41型? 外形尺寸80*160? 开孔尺寸76*152
NS-42型? 外形尺寸96*96 ? 开孔尺寸92*92


4．NS型潜水泵综合控制器 功能
4.1水泵油室漏水保护
当潜水泵在运行过程中,由于机械密封磨损等原因水泵油室出现漏水故障时,控制器通过泵上的P31# P32#信号线对其进行监测,当P31#与P32#间监测到漏水量超出时,控制器油室漏水保护继电器动作，油室漏水LED指示灯（红）闪烁。油室漏水继电器最大容量 2A 250VAC  动作状态闭合。
4.2 水泵电机绕组超温保护
当潜水泵在运行过程中,由于过载等原因泵电机绕组出现超温故障时(动作温度值为135度),控制器通过泵上的P11# P12#或21#22#信号线对其进行监测,当P11#与P12#间监测到温度大于135度时,控制器绕组超温保护继电器动作，绕组过热LED指示灯（红）闪烁。绕组过热继电器最大容量 2A 250VAC  动作状态闭合。
4.3水泵电机腔浸水保护
当潜水泵由于密封磨损等原因,泵电机腔出现浸水故障时,控制器通过泵上的P51# P32#信号线对其进行监测,当P51#与P32#间监测到漏水量超出时,控制器电机故障保护继电器动作，电机浸水LED指示灯（红）闪烁。故障继电器最大容量 1A 250VAC  动作两组独立输出 （常开、常闭）。
4.4水泵接线盒腔浸水保护
当潜水泵由于密封磨损等原因,泵接线盒腔出现浸水故障时,控制器通过泵上的P41#  P32#信号线对其进行监测,当P41#与P32#间监测到漏水量超出时,控制器接线盒腔浸水保护继电器动作，线盒浸水LED指示灯（红）闪烁。线盒浸水继电器最大容量 2A 250VAC  动作状态闭合。
4.5水泵轴承过热保护
当潜水泵由于过负荷等原因泵轴承出现过热故障时(动作温度值为105度), 控制器通过泵上的 P61# P32#信号线对其进行监测,当P61#与P32#间监测到温度大于105度时,控制器电机故障保护继电器动作，轴承过热 LED指示灯（红）闪烁。故障继电器最大容量 1A 250VAC  动作两组独立输出 （常开、常闭）。
4.6防水泵电机绕组绝缘下降控制--加热除湿
由于潜水泵在水下运行,电机腔内湿度较高,在停机时,由于绕组温度下降,电机腔内的潮气容易在绕组表面产生凝露,使电机绕组绝缘下降.为了使电机绕组绝缘稳定, 控制器通过泵上的P71# P32#信号线对其进行监测,当监测到露点信号时 ,控制器加热除湿控制继电器动作,控制交流接触器KM4闭合,把变压器低电压大电流加到泵电机上,使得绕组温度高于”露点温度”,潮气不能在绕组表面产生凝露,保持电机绝缘的稳定。当泵停止，并监测到露点信号时，两者信号保护60S后加热除湿继电器动作，加热除湿LED指示灯（红）闪烁。加热除湿继电器 最大容量 2A 250VAC  动作状态闭合。
注:该功能只能在停泵进行,否则将产生严重的短路事故。

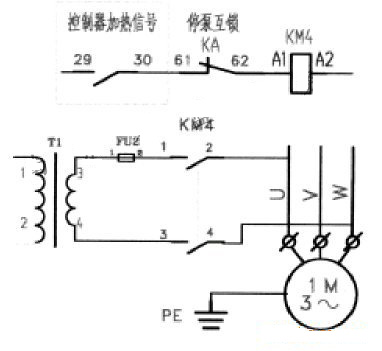

电气原理图

4.7水泵电机过载控制
当潜水泵由于过载负荷等原因出现水泵电机过载时(水泵输出常闭信号), 控制器通过P97# P98#信号线对其进行监测,当P97#与P98#间短路时(正常时开路),控制器电机过载保护继电器动作，电机过载LED指示灯（红）闪烁。电机过载继电器最大容量 2A 250VAC  动作状态闭合。
4.8 水泵运行状态指示
当潜水泵在运行状态时(水泵输出常开信号), 控制器通过停止信号输入线对其进行监测,当停止信号间短路时水泵运行LED(红)灭；当停止信号间开路时水泵运行LED(红)亮。
4.9 控制器电源指示
当控制器电源供电正常时 电源指示LED（绿）亮，否则灭。

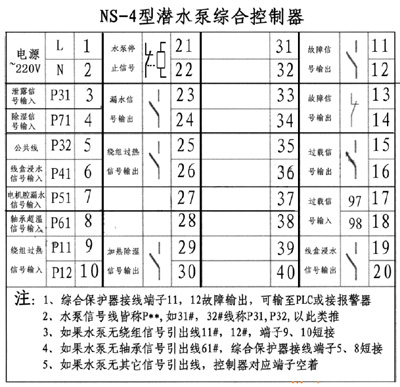

5.NS型潜水泵综合保护控制器 接线端子图
